电动超低升降平台
-
- 电动超低升降平台
- BISHAMON毘沙门
- 2XS010510J-B
- 日本
- 60天
電動ネジ式テーブルリフト 電動式リフトに重量タイプをシリーズ化。
产品详细介绍
位置決め簡単、ティーチング機能搭載。
ティーチング機能付きだから同じ高さに自動停止。作業に合わせて昇降スピードも調整可能。
フットスイッチ（オプション）
スピードを設定できます
標準スピードORハーフスピードにスピードを設定できます。
作業タクトに合わせ上昇、下降のスピードを別々に設定できます。
停止位置を登録できます
使用方法によって、機械を停止させる位置を登録する事が可能なティーチング機能
最大14箇所まで教え込む事が出来ます。
操作が変更できます
一度ボタンを押したら、上昇・下降しきたい高さまで来たら停止する三点自己保持操作
ボタンを押している時だけ上昇・下降が出来るインチング操作
スイッチ一つで切り替えることが可能です。
仕様表
●1段式
| 型式 | 能力(kg) | 揚程（mm） | テーブル寸法(mm) | 電源 | モーター(w) | 昇降時間約（秒） | 自重(kg) | ケーブル（ｍ） | |||||
| 幅 | 長さ | 板厚 | 最低高 | 最高高 | 電源 | 操作ＳＷ | |||||||
| XS010506-B | 100 | 400 | 500 | 650 | 2.3 | 130 | 530 | 単相100V | 67 | 10 | 55 | 5.8 | 3.95 |
| XS0150508-B | 540 | 813 | 670 | 14 | 61 | ||||||||
| XS010512-B | 800 | 1200 | 150 | 950 | 27 | 83 | 5.75 | 3.9 | |||||
| XS020506-B | 200 | 400 | 650 | 550 | 16 | 57 | 5.55 | 3.7 | |||||
| XS020508-B | 540 | 813 | 690 | 19 | 66 | 5.4 | 3.55 | ||||||
| XS020512-B | 800 | 1200 | 170 | 970 | 33 | 91 | 5.75 | 3.9 | |||||
| XS030508-B | 300 | 540 | 813 | 150 | 690 | 27 | 64 | 5.4 | 3.55 | ||||
●ジャバラ付き
| 型式 | 能力(kg) | 揚程（mm） | テーブル寸法(mm) | 電源 | モーター(w) | 昇降時間約（秒） | 自重(kg) | ケーブル（ｍ） | |||||
| 幅 | 長さ | 板厚 | 最低高 | 最高高 | 電源 | 操作ＳＷ | |||||||
| XS010506Ｊ-B | 100 | 400 | 600 | 780 | 2.3 | 130 | 530 | 単相100V | 67 | 10 | 66 | 5.8 | 3.95 |
| XS0150508J-B | 540 | 945 | 670 | 14 | 78 | ||||||||
| XS010512J-B | 800 | 1330 | 150 | 950 | 27 | 100 | 5.4 | 3.55 | |||||
| XS020506Ｊ-B | 200 | 400 | 780 | 550 | 16 | 68 | 5.55 | 3.7 | |||||
| XS020508Ｊ-B | 540 | 945 | 690 | 19 | 93 | 5.4 | 3.55 | ||||||
| XS020512J-B | 800 | 1330 | 170 | 970 | 33 | 108 | 5.75 | 3.9 | |||||
| XS030508J-B | 300 | 540 | 945 | 150 | 690 | 27 | 80 | 5.4 | 3.55 | ||||

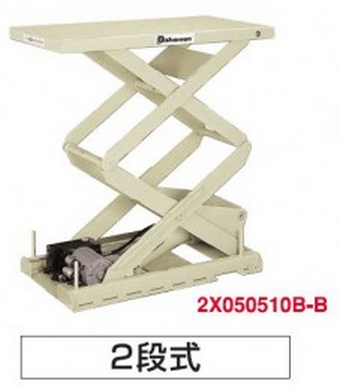

●2段式
| 型式 | 能力(kg) | 揚程（mm） | テーブル寸法(mm) | 電源 | モーター(w) | 昇降時間約（秒） | 自重(kg) | ケーブル（ｍ） | |||||
| 幅 | 長さ | 板厚 | 最低高 | 最高高 | 電源 | 操作ＳＷ | |||||||
| 2XS010508-B | 100 | 850 | 500 | 813 | 2.3 | 220 | 1070 | 単相100V | 67 | 22 | 82 | 5.3 | 3.45 |
| 2XS010510-B | 1000 | 518 | 1010 | 235 | 1235 | 25 | 113 | 5.75 |
3.9 |
||||
●ジャバラ付き
| 型式 | 能力(kg) | 揚程（mm） | テーブル寸法(mm) | 電源 | モーター(w) | 昇降時間約（秒） | 自重(kg) | ケーブル（ｍ） | |||||
| 幅 | 長さ | 板厚 | 最低高 | 最高高 | 電源 | 操作ＳＷ | |||||||
| 2XS010508Ｊ-B | 100 | 850 | 600 | 945 | 2.3 | 220 | 1070 | 単相100V | 67 | 22 | 100 | 5.3 | 3.45 |
| 2XS010510Ｊ-B | 1000 | 650 | 1140 | 235 | 1235 | 25 | 131 | 5.75 |
3.9 |
||||
