切削加工品（メインボール同サイズ品）と比べ荷重は変わらず軽量化。
クリーンルーム対応可能でバキュウム穴により、粉塵の吸引（J-6HJのみ）が可能。

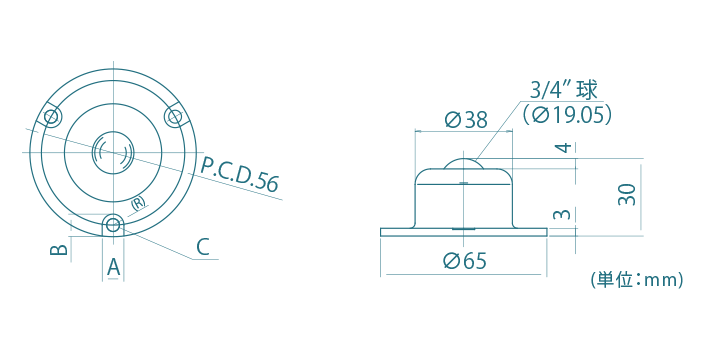

| 型式 | 許容荷重 | メインボール | 小ボール | 本体 | ボール受け | 自重 | A | B | C | データ ダウンロード （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|

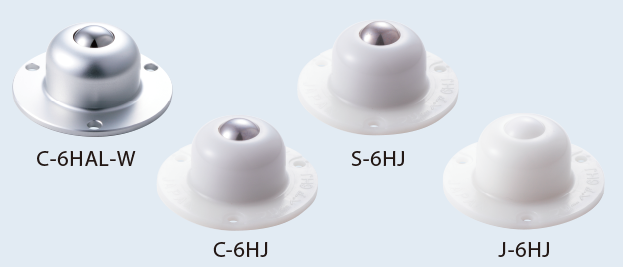

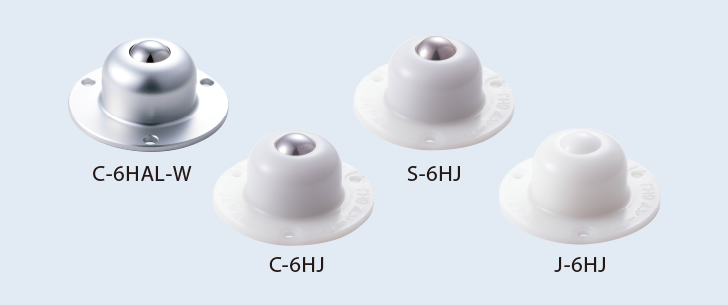

| C-6HAL-W | 50kg | スチール | スチール | アルミ | スチール | 212g | – | – | 3-∅5.5穴 | DXFPDF |
| C-6HJ | 50kg | スチール | スチール | POM | スチール | 138g | 8.5 | 8.75 | 3-∅5穴 | DXFPDF |
| S-6HJ | 50kg | SUS | SUS | POM | SUS | 134g | 8.5 | 8.75 | 3-∅5穴 | DXFPDF |
| J-6HJ | 5kg | POM | SUS | POM | POM | 79g | 8.5 | 8.75 | 3-∅5穴 | DXFPDF |
| 型式 | 許容荷重 | メインボール | 小ボール | 本体 | ボール受け | 自重 | データ ダウンロード （DXF/PDF） |
|---|---|---|---|---|---|---|---|

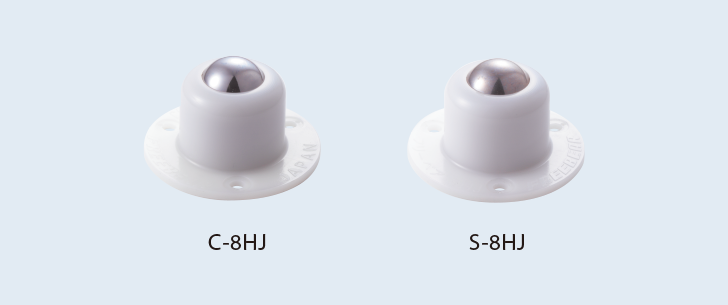

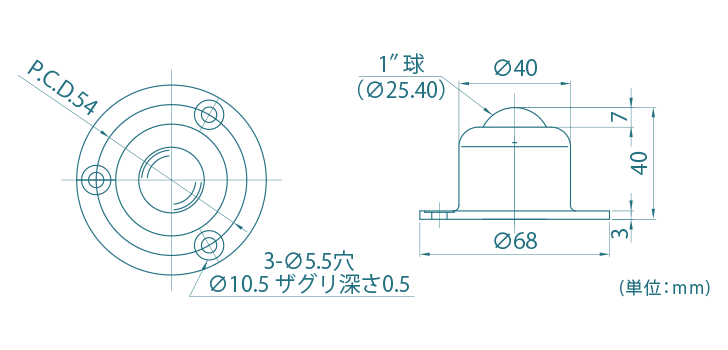

| C-8HJ | 80kg | スチール | スチール | POM | スチール | 230g | DXFPDF |
| S-8HJ | 80kg | SUS | SUS | POM | SUS | 230g | DXFPDF |
※掲載の商品の仕様については予告なく変更する場合がございます。詳しくはお問い合わせください。
※カタログ記載以外の材質についてはご相談ください。
※本カタログに掲載されているステンレス商品のメインボールはSUS440Cを使用しています。防錆目的で選定される場合は弊社までお問い合わせください。
