FREEBEAR向下式万向球

产品大图
  • FREEBEAR向下式万向球
  • FREEBEAR福力百亚
  • C-24D
  • 日本
  • 60
  • 万向球、万向输送球、万向滚珠、钢球轮、牛眼

产品详细介绍

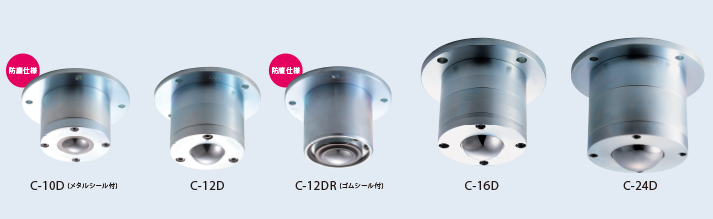

フリーベア D-type(フランジ取付)

フリーベア



フリーベア



(単位:mm)

型式 許容荷重 メインボール 小ボール 本体 自重 A B C D E F G H データ
ダウンロード
(DXF/PDF)
C-10D 150kg スチール スチール スチール 1,733g ∅110 P.C.D.94 ∅70 6 60 6.5 4-∅7 1¼″球(∅31.75) DXFPDF
C-12D 200kg スチール スチール スチール 2,342g ∅110 P.C.D.94 ∅75 6 76 11 4-∅7 1½″球(∅38.10) DXFPDF
C-12DR 200kg スチール スチール スチール 2,080g ∅110 P.C.D.94 ∅70 6 76 6 4-∅7 1½″球(∅38.10) DXFPDF
C-16D 300kg スチール スチール スチール 5,351g ∅140 P.C.D.120 ∅95 10 105 15 4-∅11 2″球(∅50.80) DXFPDF
C-24D 500kg スチール スチール スチール 12,500g ∅180 P.C.D.155 ∅130 10 140 20 4-∅11 3″球(∅76.20) DXFPDF

※掲載の商品の仕様については予告なく変更する場合がございます。詳しくはお問い合わせください。
※カタログ記載以外の材質についてはご相談ください。
※本カタログに掲載されているステンレス商品のメインボールはSUS440Cを使用しています。防錆目的で選定される場合は弊社までお問い合わせください。
