プレスのクッションピン穴や機械のベッドに穴加工し埋め込んで使用。
ワークの搬送・位置決め後、ワークをクランプする事によりボール部分を沈めてワークを固定する事が可能。
※耐熱仕様も製作可能。

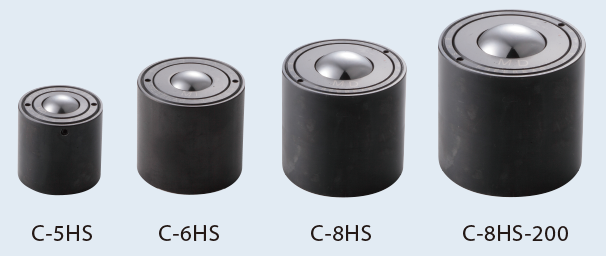

| 型式 | 取付穴寸法(mm) | 本体寸法(mm) | 自重(g) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | h | H | H1 | H2 | D | B | |||||
| C-5HS |
|
29 | 31 | 28 | 3 | ∅30 | 5/8″球(∅15.875) | 115 | |||
| C-6HS |
|
36 | 38 | 35 | ∅38 | 3/4″球(∅19.05) | 230 | ||||
| C-8HS |
|
43 | 45 | 40.3 | 4.7 | ∅44 | 1″球(∅25.4) | 345 | |||
| C-8HS-200 |
|
58 | 60 | 55 | 5 | ∅60 | 800 | ||||
| 型式 | 荷重テストデーター（平均値）kN(kgf) | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|
| 沈み量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-5HS | 0.23(24) | 0.25(26) | 0.27(28) | 0.29(30) | DXFPDF |
| C-6HS | 0.58(60) | 0.63(65) | 0.68(70) | 0.73(75) | DXFPDF |
| C-8HS | 1.17(120) | 1.37(140) | 1.56(160) | 1.76(180) | DXFPDF |
| C-8HS-200 | 2.35(240) | 2.54(260) | 2.74(280) | 2.94(300) | DXFPDF |
| 型式 | 取付穴寸法(mm) | 本体寸法(mm) | 自重(g) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | h | h1 | M | G | H | H1 | D | F | E（取付ボトル穴） | B | ||||||||
| C-6DS |
|
|
46 | 14±0.1 | M6 | 48 | 47.5 | 13 | ∅60 | ∅38 | 2-∅6.5 ∅11ザグリ深さ8 |
3/4″球(∅19.05) | 470 | ||||||
| C-8DS |
|
|
58.5 | 17±0.1 | M8 | 59 | 60 | 16 | ∅75 | ∅44 | 2-∅9 ∅14ザグリ深さ11 |
1″球(∅25.4) | 825 | ||||||
| 型式 | 荷重テストデーター（平均値）kN(kgf) | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|
| 沈み量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-6DS | 0.58(60) | 0.63(65) | 0.68(70) | 0.73(75) | DXFPDF |
| C-8DS | 1.17(120) | 1.37(140) | 1.56(160) | 1.76(180) | DXFPDF |
| 型式 | 自重(g) | 荷重テストデーター（平均値）kN(kgf) | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|---|
| 沈み量 | ||||||
| C-4HS-20 | 130 | 0.5mm | 1.0mm | 1.5mm | 2.0mm | DXFPDF |
| 0.23(24) | 0.25(26) | 0.27(28) | 0.29(30) | |||
| C-5HS-50 | 220 | 1.0mm | 2.0mm | 3.0mm | 4.0mm | DXFPDF |
| 0.56(57) | 0.62(63) | 0.68(69) | 0.74(75) | |||
※掲載の商品の仕様については予告なく変更する場合がございます。詳しくはお問い合わせください。
※カタログ記載以外の材質についてはご相談ください。
※本カタログに掲載されているステンレス商品のメインボールはSUS440Cを使用しています。防錆目的で選定される場合は弊社までお問い合わせください。
