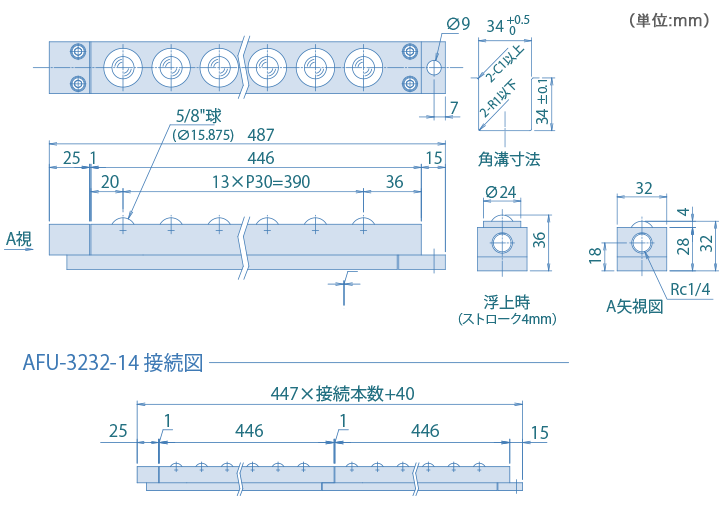

圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。
（金型自重又は強制排気にて下降）
掲載されているサイズ以外も製作可能です。詳細はお問い合わせシートにご記入ください。
| 型式 | 自重（kg） | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） |
|||||
|---|---|---|---|---|---|---|---|---|
| AFU 1本 | フリーベア1個 | |||||||
| 使用空気圧 MPa（kgf/㎠） | 使用空気圧 MPa（kgf/㎠） | |||||||
| 0.40 （4.1） |
0.50 （5.1） |
0.60 （6.1） |
0.40 （4.1） |
0.50 （5.1） |
0.60 （6.1） |
|||

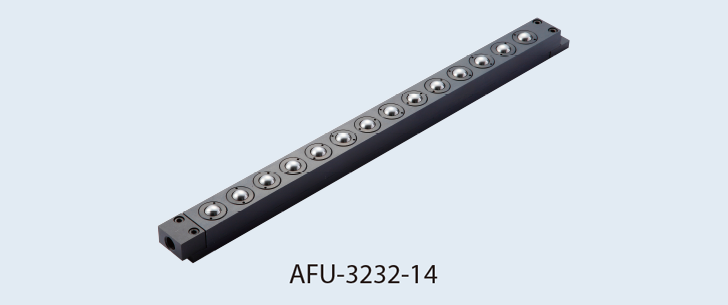

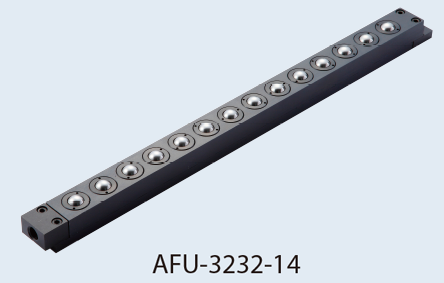

| AFU-3232-14 | 3.0 | 2.24 （228.4） |
2.80 （285.5） |
3.36 （342.6） |
0.16 （16.3） |
0.20 （20.4） |
0.24 （24.5） |
DXFPDF |
