詳細はお問い合わせシートにご記入ください。

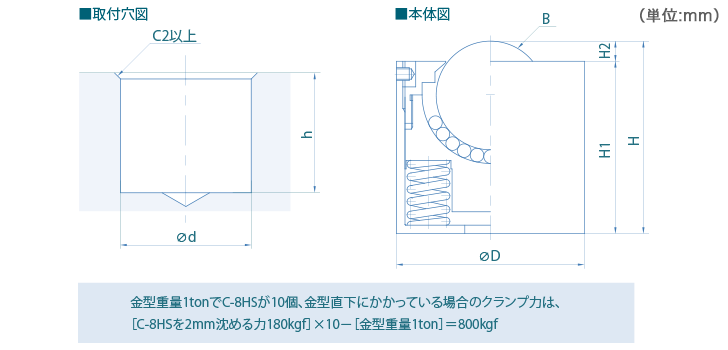

| 型式 | 取付穴寸法（mm） | 本体寸法（mm） | 自重（g） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | h | H | H1 | H2 | D | B | |||||

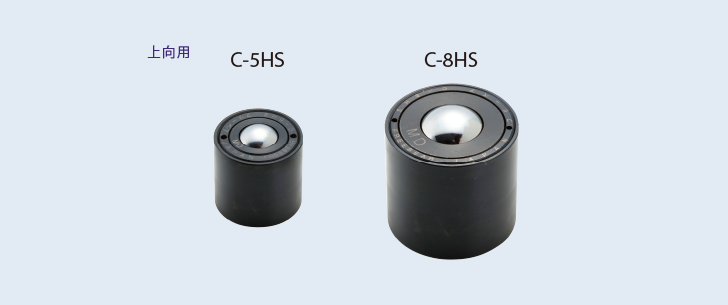

| C-5HS |
|
29 | 31 | 28 | 3 | ∅30 | 5/8″ （∅15.875） |
115 | |||
| C-6HS |
|
36 | 38 | 35 | ∅38 | 3/4″ （∅19.05） |
230 | ||||
| C-8HS |
|
43 | 45 | 40.3 | 4.7 | ∅44 | 1″ （∅25.4） |
345 | |||
| C-8HS-200 |
|
58 | 60 | 55 | 5 | ∅60 | 800 | ||||
| 型式 | 荷重テストデーター（平均値）kN（kgf） | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|
| 沈み量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-5HS | 0.23 （24） |
0.25 （26） |
0.27 （28） |
0.29 （30） |
DXFPDF |
| C-6HS | 0.58 （60） |
0.63 （65） |
0.68 （70） |
0.73 （75） |
DXFPDF |
| C-8HS | 1.17 （120） |
1.37 （140） |
1.56 （160） |
1.76 （180） |
DXFPDF |
| C-8HS-200 | 2.35 （240） |
2.54 （260） |
2.74 （280） |
2.94 （300） |
DXFPDF |

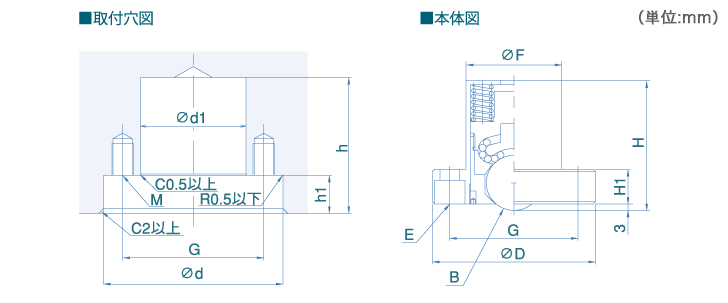

| 型式 | 取付穴寸法（mm） | 本体寸法（mm） | 自重（g） | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | h | h1 | M | H | H1 | D | F | E （取付ボルト穴） |
G | B | ||||||||

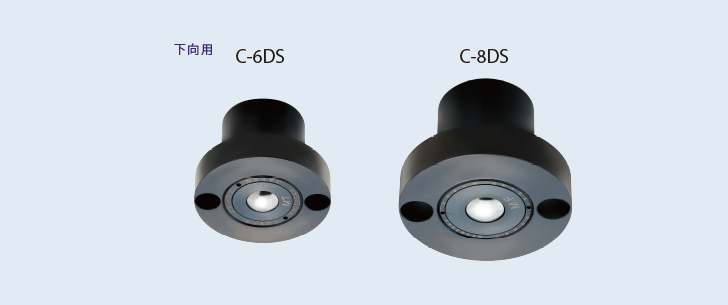

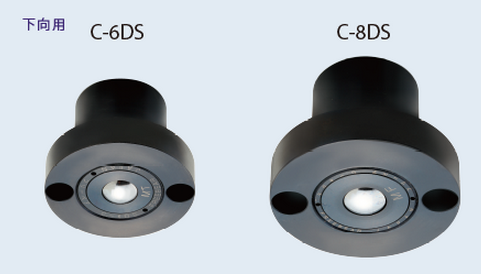

| C-6DS |
|
|
46 | 14±0.1 | M6 | 47.5 | 13 | ∅60 | ∅38 | 2-∅6.5 ∅11ザグリ 深さ8 |
48 | 3/4″ （∅19.05） |
470 | ||||||
| C-8DS |
|
|
58.5 | 17±0.1 | M8 | 60 | 16 | ∅75 | ∅44 | 2-∅9 ∅14ザグリ 深さ11 |
59 | 1″ （∅25.4） |
825 | ||||||
| 型式 | 荷重テストデーター（平均値）kN（kgf） | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|
| 沈み量 | |||||
| 0.5mm | 1.0mm | 1.5mm | 2.0mm | ||
| C-6DS | 0.58 （60） |
0.63 （65） |
0.68 （70） |
0.73 （75） |
DXFPDF |
| C-8DS | 1.17 （120） |
1.37 （140） |
1.56 （160） |
1.76 （180） |
DXFPDF |
| 型式 | 自重（g） | 荷重テストデーター（平均値）kN（kgf） | データ ダウンロード （DXF/PDF） |
|||
|---|---|---|---|---|---|---|
| 沈み量 | ||||||

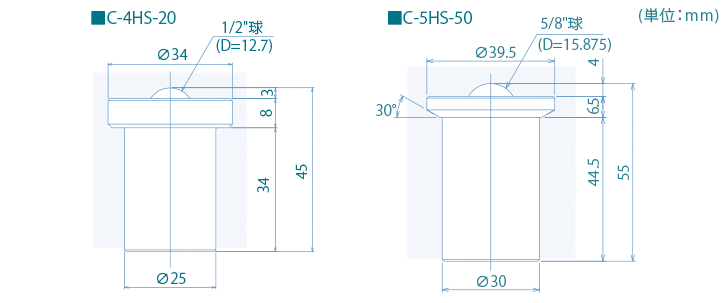

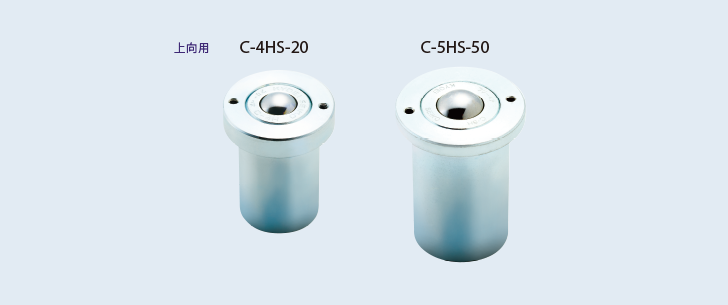

| C-4HS-20 | 130 | 0.5mm | 1.0mm | 1.5mm | 2.0mm | DXFPDF |
| 0.23 （24） |
0.25 （26） |
0.27 （28） |
0.29 （30） |
|||
| C-5HS-50 | 220 | 0.5mm | 1.0mm | 1.5mm | 2.0mm | DXFPDF |
| 0.56 （57） |
0.62 （63） |
0.68 （69） |
0.74 （75） |
|||
