ATEC切割货物螺栓型/万向球
-
- ATEC切割货物螺栓型/万向球
- ATEC爱泰克
- PV10BS
- 日本
- 50
ボルト取付タイプのプレインベアです。 プレインベア内部では高精度のメインボールとそれを包み込むように多数の小ボールを配置しています。そして全ての切削加工タイプはオリジナル球面（PAT.P）を採用しており、従来品と比較しても上向き用、下向き用を問わずスムーズで安定した回転性能を維持する事を可能にしました。
产品详细介绍
PV-Bseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
ボルト取付タイプのプレインベアです。
プレインベア内部では高精度のメインボールとそれを包み込むように多数の小ボールを配置しています。そして全ての切削加工タイプはオリジナル球面（PAT.P）を採用しており、従来品と比較しても上向き用、下向き用を問わずスムーズで安定した回転性能を維持する事を可能にしました。

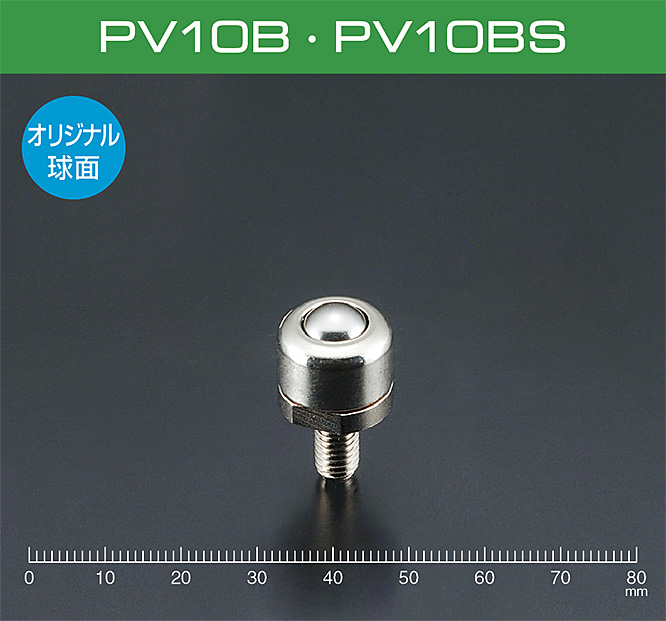

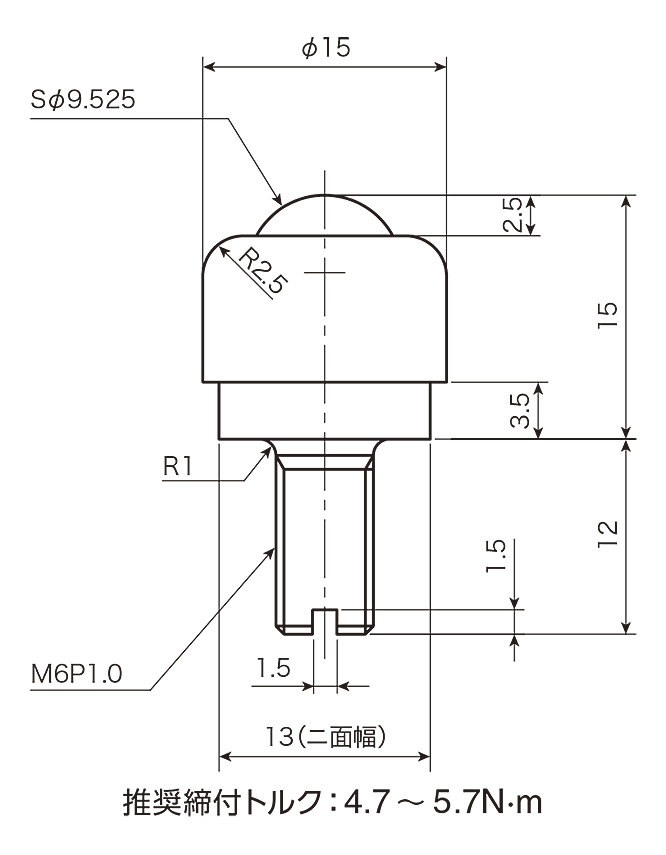

PV10B·PV10BS
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | |
|---|---|---|---|---|---|---|---|---|---|
| 上向き時Upward | 下向き時Downward | ||||||||
| PV10B | 294N （30kgf） |
147N （15kgf） |
98N（10kgf） | 18g | 上下兼用Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |
| PV10BS | 294N （30kgf） |
147N （15kgf） |
98N（10kgf） | 20g | 上下兼用Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303 |
