フランジ取付タイプのプレインベアです。 ボルト取付タイプの製品に比べ重荷重ワークに対応したラインナップが豊富です。オリジナル球面（PAT.P）を採用したプレインベアは、ワーク重量が重い時ほど、その実力を発揮します。
产品详细介绍
プレインベア 切削品フランジタイプ
PV-Fseries
- スチール製／STEEL
- ステンレス製／STAINLESS
- 樹脂製／RESIN
- RoHS
- PAT
- PAT.P
フランジ取付タイプのプレインベアです。
ボルト取付タイプの製品に比べ重荷重ワークに対応したラインナップが豊富です。オリジナル球面（PAT.P）を採用したプレインベアは、ワーク重量が重い時ほど、その実力を発揮します。

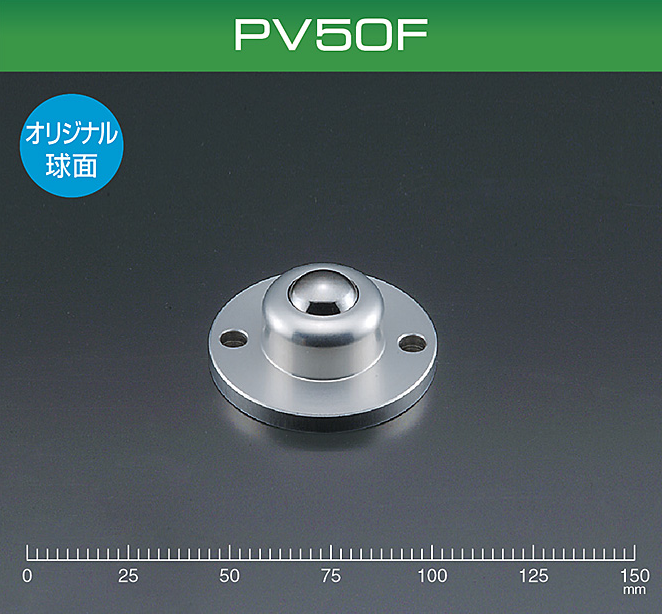

PV50F
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | |
|---|---|---|---|---|---|---|---|---|---|
| 上向き時Upward | 下向き時Downward | ||||||||
| PV50F | 1,078N（110kgf） | 588N（60kgf） | 490N（50kgf） | 111g | 上下兼用Upward·Downward | SUJ2 | SUJ2 | SCM415 | Al |
| PV50FS | 1,078N（110kgf） | 588N（60kgf） | 490N（50kgf） | 110g | 上下兼用Upward·Downward | SUS440C | SUS440C | SUS440C | Al |
PV120F
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | |
|---|---|---|---|---|---|---|---|---|---|
| 上向き時Upward | 下向き時Downward | ||||||||
| PV120F | 1,960N（200kgf） | 1,470N（150kgf） | 1,176N（120kgf） | 262g | 上下兼用Upward·Downward | SUJ2 | SUJ2 | SCM415 | Al |
| PV120FS | 1,960N（200kgf） | 1,470N（150kgf） | 1,176N（120kgf） | 254g | 上下兼用Upward·Downward | SUS440C | SUS440C | SUS440C | Al |
PV160F·PV160FM
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover |
|---|---|---|---|---|---|---|---|---|
| PV160F | 2,940N（300kgf） | 1,568N（160kgf） | 486g | 上向きUpward | SUJ2 | SUJ2 | SCM415 | Al |
| PV160FS | 2,940N（300kgf） | 1,568N（160kgf） | 498g | 上向きUpward | SUS440C | SUS440C | SUS440C | Al |
| PV160FM | 2,940N（300kgf） | 1,568N（160kgf） | 442g | 下向きDownward | SUJ2 | SUJ2 | SCM415 | Al |
| PV160FMS | 2,940N（300kgf） | 1,568N（160kgf） | 513g | 下向きDownward | SUS440C | SUS440C | SUS440C | Al |
PV260F·PV260FM
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover |
|---|---|---|---|---|---|---|---|---|
| PV260F | 3,920N（400kgf） | 2,548N（260kgf） | 865g | 上向きUpward | SUJ2 | SUJ2 | SCM415 | Al |
| PV260FS | 3,920N（400kgf） | 2,548N（260kgf） | 888g | 上向きUpward | SUS440C | SUS440C | SUS440C | Al |
| PV260FM | 4,900N（500kgf） | 2,548N（260kgf） | 782g | 下向きDownward | SUJ2 | SUJ2 | SCM415 | Al |
| PV260FMS | 4,900N（500kgf） | 2,548N（260kgf） | 912g | 下向きDownward | SUS440C | SUS440C | SUS440C | Al |
PV400F·PV400FM
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover |
|---|---|---|---|---|---|---|---|---|
| PV400F | 7,840N（800kgf） | 3,920N（400kgf） | 1,650g | 上向きUpward | SUJ3 | SUJ2 | SCM415 | Al |
| PV400FS | 7,840N（800kgf） | 3,920N（400kgf） | 1,683g | 上向きUpward | SUS440C | SUS440C | SUS440C | Al |
| PV400FM | 8,820N（900kgf） | 3,920N（400kgf） | 2,250g | 下向きDownward | SUJ3 | SUJ2 | SCM415 | Al |
| PV400FMS | 8,820N（900kgf） | 3,920N（400kgf） | 2,270g | 下向きDownward | SUS440C | SUS440C | SUS440C | Al |
PV900F·PV900FM
| 型式Model | 静定格荷重Static Rated Load | 動定格荷重Load Rating | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | CAD |
|---|---|---|---|---|---|---|---|---|---|
| PV900F | 17,640N（1,800kgf） | 8,820N（900kgf） | 5,490g | 上向きUpward | SUJ3 | SUJ2 | SCM415 | Al |  |
| PV900FS | 17,640N（1,800kgf） | 8,820N（900kgf） | 5,650g | 上向きUpward | SUS440C | SUS440C | SUS440C | Al | |
| PV900FM | 18,620N（1,900kgf） | 8,820N（900kgf） | 5,550g | 下向きDownward | SUJ3 | SUJ2 | SCM415 | Al | |
| PV900FMS | 18,620N（1,900kgf） | 8,820N（900kgf） | 5,800g | 下向きDownward | SUS440C | SUS440C | SUS440C | Al |
