エイテックのゴミ排出タイプ　プレインベアは、オリジナル球面（PAT.P）の利点を生かし
ゴミを排出するという抜本的な解決方法を実現しました。

従来のゴミ侵入に対する対策品（ゴムシールetc.）と一線を画し、ゴミによる回転不良の問題の抜本的な解決に成功しました。
プレインベアは、今までのボールトランスファと全く違う新機構のオリジナル球面（PAT.P）を採用していますので、大ボール直下の小ボール受け面では荷重を受けません。この構造により、多数のゴミ抜き穴を開けることができます。
小ボールの受け部に穴加工を施し、内部に入り込んだゴミや水な

ゴミ排出タイプが対応する過酷な使用状況例

• 黒皮鉄板の搬送
• 鋳型の搬送（砂型）
• 石材の加工現場（サンドブラスト）
• 粉体成形機（金型移動）
• 洗浄機内のワーク搬送
• 切削加工におけるワーク搬送
• セラミックス粉体成形機（グラスファイバーの成形）

PV50H·PV50HS

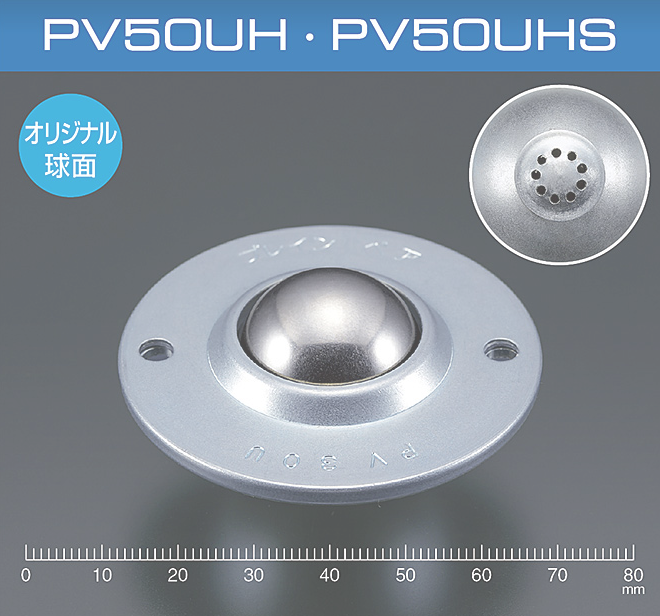

PV50UH·PV50UHS

型式Model	推奨使用荷重Recommended Load Capacity	自重Weight	使用方向Use Direction	大ボールMain Ball	小ボールSmall Balls	ボール受けBody	カバーCover	3D
PV50H	490N（50kgf）	142g	上向きUpward	STEEL	STEEL	SUS304	SS
PV50HS	490N（50kgf）	134g	上向きUpward	SUS440C	SUS440C	SUS304	SUS304
PV50UH	490N（50kgf）	136g	上向きUpward	STEEL	STEEL	SUS304	SS
PV50UHS	490N（50kgf）	132g	上向きUpward	SUS440C	SUS440C	SUS304	SUS304
