ATEC万向球/排水万向球/弹簧靠垫嵌入式
-
- ATEC万向球/排水万向球/弹簧靠垫嵌入式
- ATEC爱泰克
- PV20CAM
- 日本
- 50

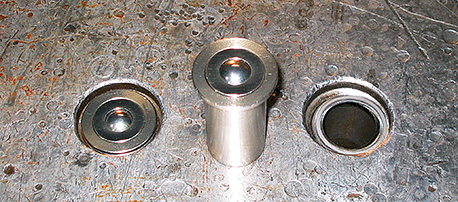

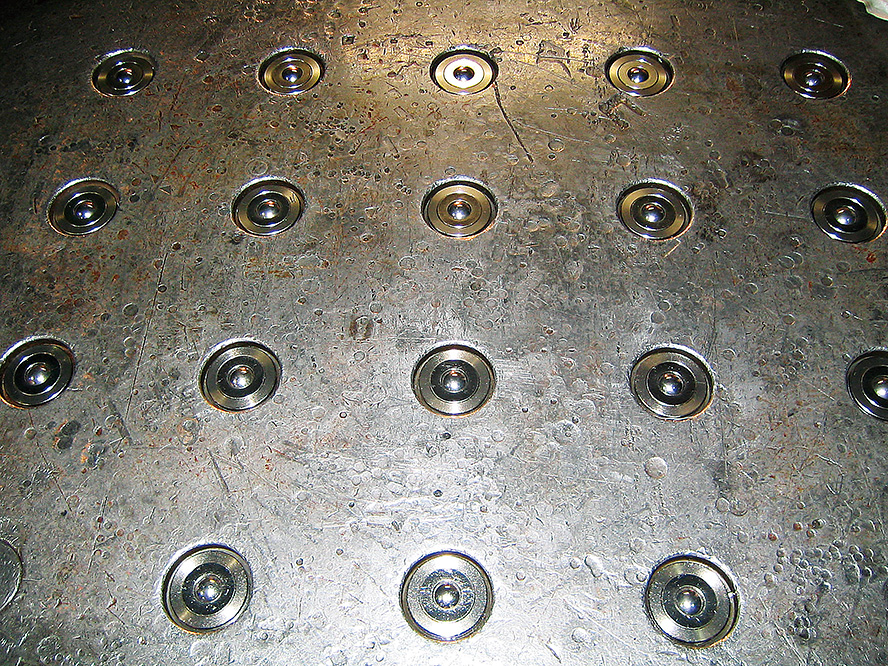

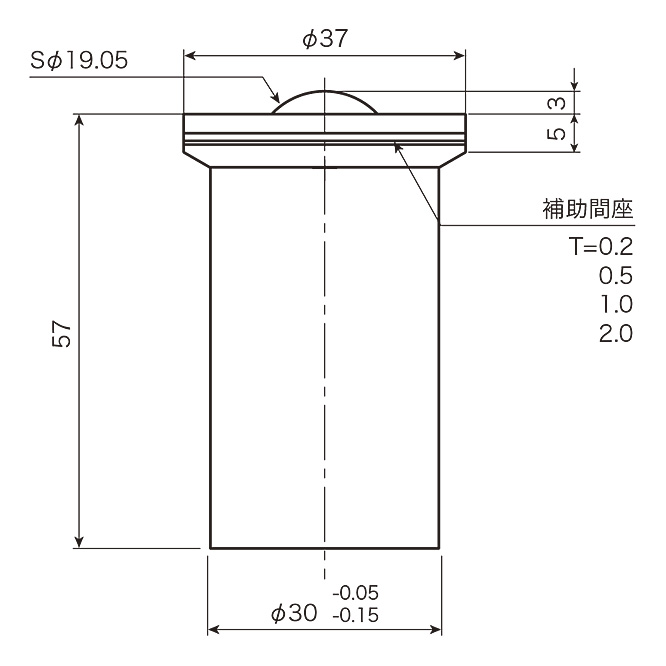

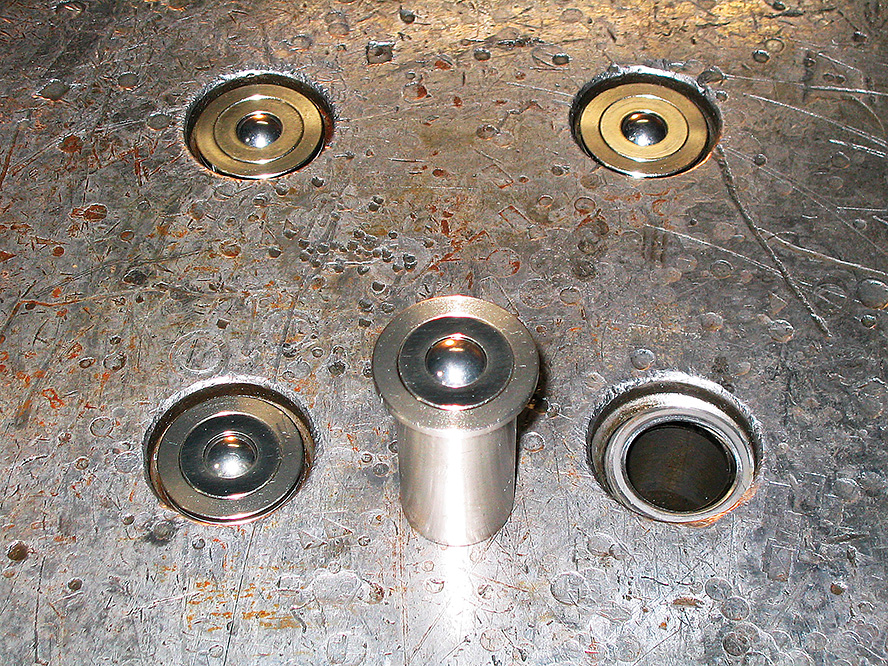

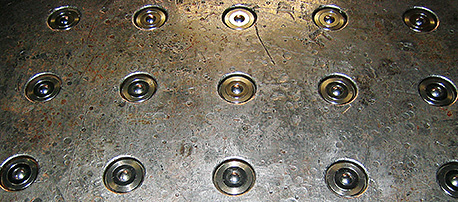

プレス機のボルスタクッションピン穴に対応した金型位置決め用スプリング式プレインベアです。 基本サイズは2種類あり、さらに補助間座を使用することにより、多くのプレスメーカーのクッションピン穴サイズに合わせることが可能です。 ※ステンレス製についてはご相談下さい。
产品详细介绍

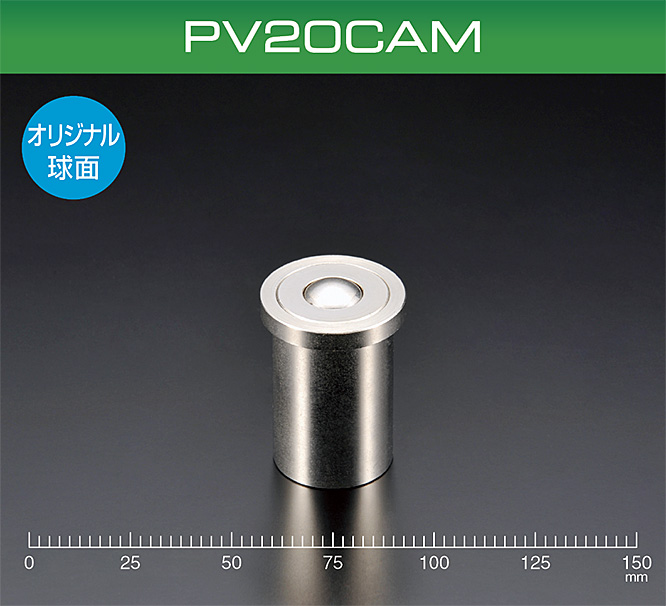

PV20CAM

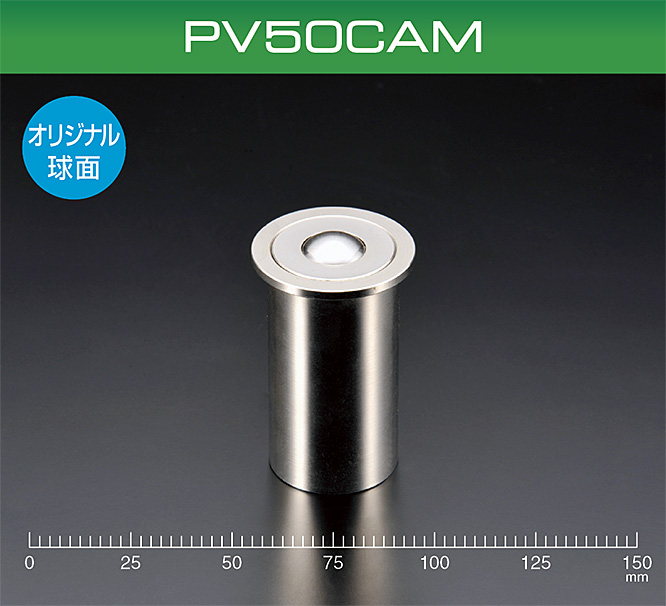

PV50CAM
| 型式Model | 荷重データ・沈み量Loading Data·Quantity of Sinking | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | CAD | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.5mm | 1mm | 1.5mm | 2mm | ||||||||
| PV20CAM | 212N（21.265kgf） | 228N（23.25kgf） | 244N（24.875kgf） | 260N（26.5kgf） | 125g | 上向きUpward | SUJ2 | SUJ2 | SCM415 | SUM |  |
| PV50CAM | 527N（53.75kgf） | 564N（57.5kgf） | 601N（61.25kgf） | 683N（65kgf） | 246g | 上向きUpward | SUJ2 | SUJ2 | SCM415 | SUM | |
