ATEC万向球/排水万向球/弹簧靠垫嵌入式
-
- ATEC万向球/排水万向球/弹簧靠垫嵌入式
- ATEC爱泰克
- PV50BC
- 日本
- 50
フランジ取付タイプのスプリングクッション式プレインベアです。 内部スプリングによりプレインベアに集中荷重がかからなくなり、簡単かつスピーディに治具・金型交換・位置決めに威力を発揮し、重量物の搬送のフリーモーションコントロール・自由化が図れます。 ※ステンレス製についてはご相談下さい。
产品详细介绍

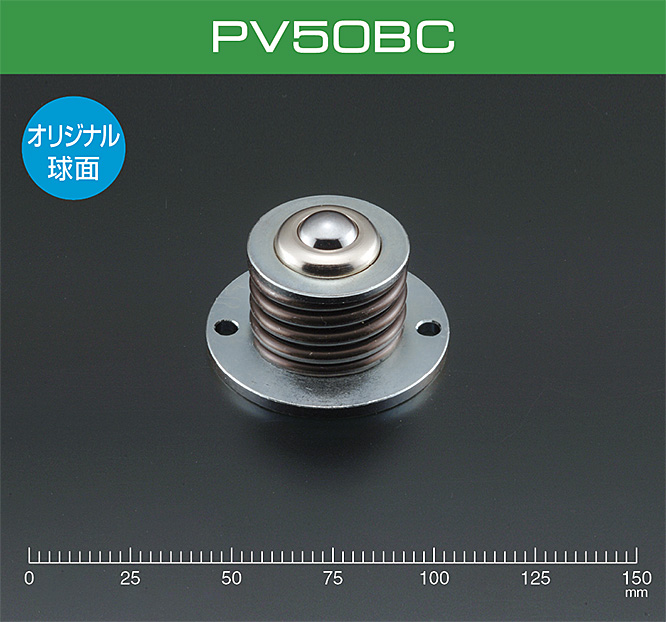

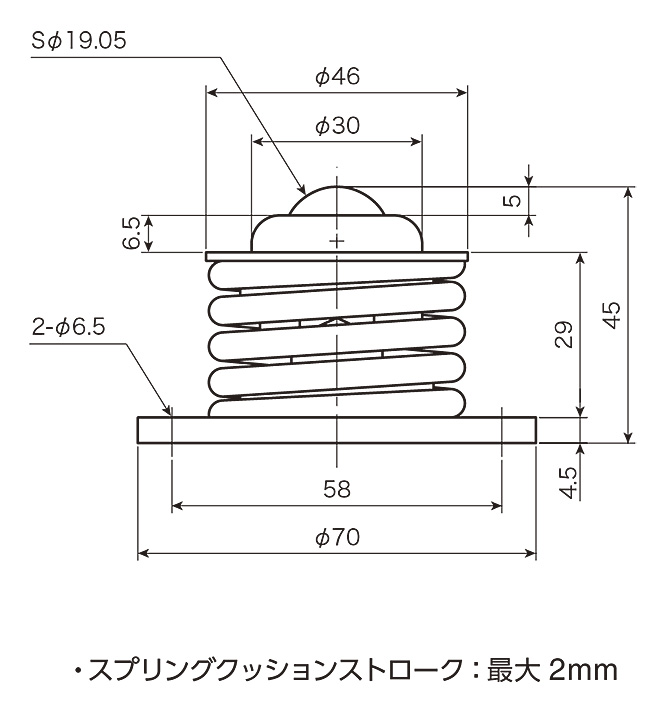

PV50BC

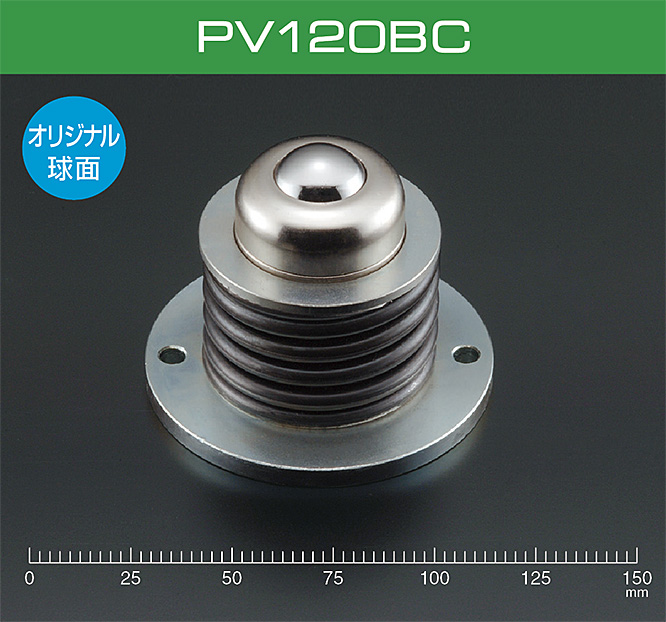

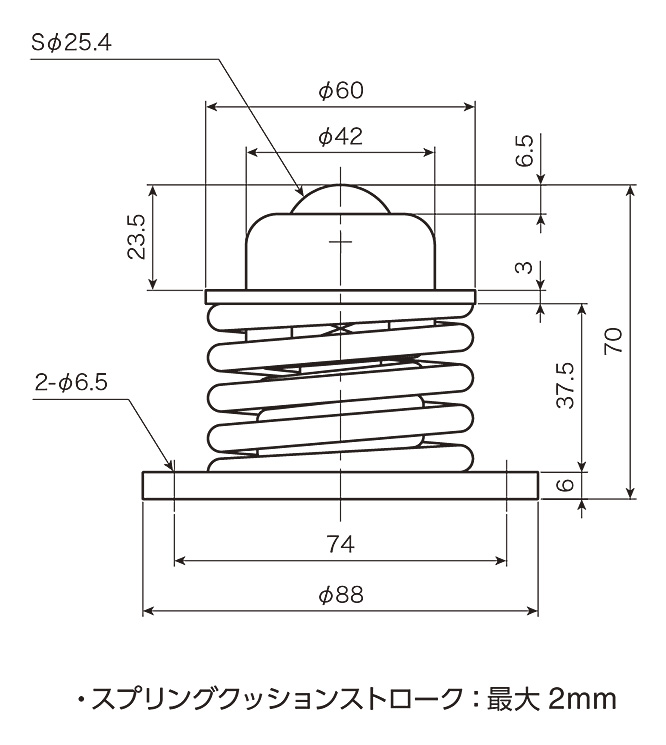

PV120BC
| 型式Model | セット荷重Setting Pressure Weight | 最大荷重Maximum Pressure Weight | 自重Weight | 使用方向Use Direction | 大ボールMain Ball | 小ボールSmall Balls | ボール受けBody | カバーCover | CAD |
|---|---|---|---|---|---|---|---|---|---|
| PV50BC | 490N（50kgf） | 548N（56kgf） | 405g | 上下兼用Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM |  |
| PV120BC | 1,176N（120kgf） | 1,372N（140kgf） | 940g | 上下兼用Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM | |
