プレス成形品プレインベアをユニット化した製品です。自由な組み合わせにより重量物の搬送、収納の省力化に役立ちます。PV50UHを使用したゴミ排出ユニットを基本ラインナップとして軽量用ユニットに補強パーツを取り付けることにより耐荷重性を向上させた中量用ユニットや、PV120UFHを使用した重荷重ゴミ排出ワンタッチユニットも標準化致しました。 ※特注品も承っております。ご希望の仕様等がございましたらお
产品详细介绍

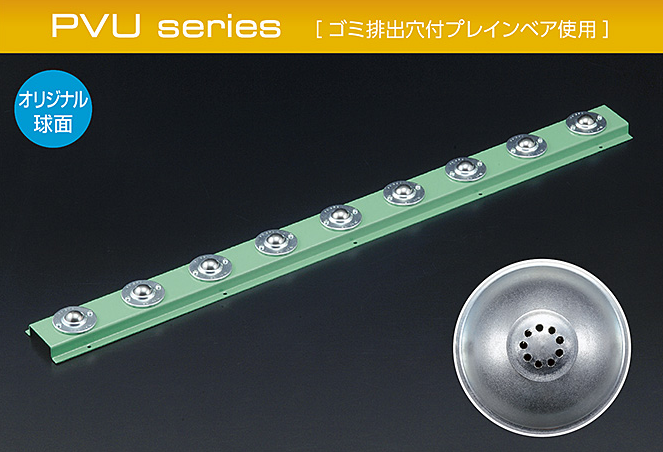

PVU series
［ゴミ排出穴付プレインベア使用］

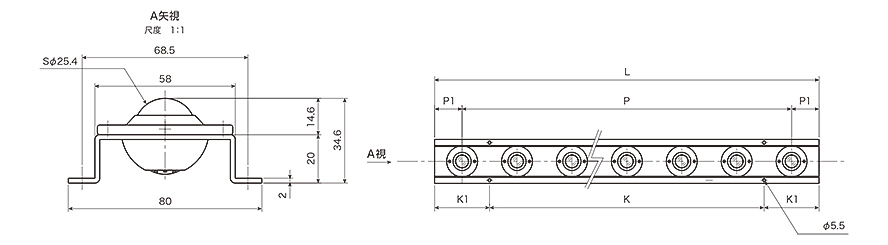

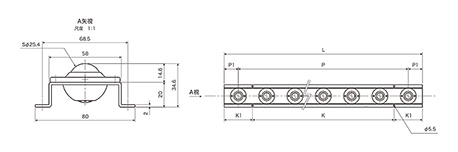

| 型式Model | 本体寸法Length | 取付穴Mounting Hole | 自重Weight | 使用プレインベア | 使用方向Use Direction | CAD | |||
|---|---|---|---|---|---|---|---|---|---|
| L | P | P1 | K | K1 | |||||
| PVU-6 | 600mm | P100×5＝500mm | 50mm | P200×2＝400mm | 100mm | 1.8kg | PV50UH（6個） | 上向きUpward |  |
| PVU-9 | 900mm | P100×8＝800mm | 50mm | P200×4＝800mm | 50mm | 2.6kg | PV50UH（9個） | 上向きUpward | |
| PVU-12 | 1200mm | P100×11＝1,100mm | 50mm | P200×5＝1,000mm | 100mm | 3.5kg | PV50UH（12個） | 上向きUpward | |
| PVU-18 | 1800mm | P100×17＝1,700mm | 50mm | P200×8＝1,600mm | 100mm | 5.2kg | PV50UH（18個） | 上向きUpward | |
PV50UH…推奨使用荷重／490N（50kgf） ※搬送物最大積載荷重 600kg
