重量物の方向転換や金型ラック等に使用されるプレインベアテーブルです。テーブル形状や寸法、ボールピッチ等は変更可能です。 ※特注品も承っております。ご希望の仕様等がございましたらお気軽にお申し付けください。 ※ステンレス製についてはご相談下さい。
产品详细介绍

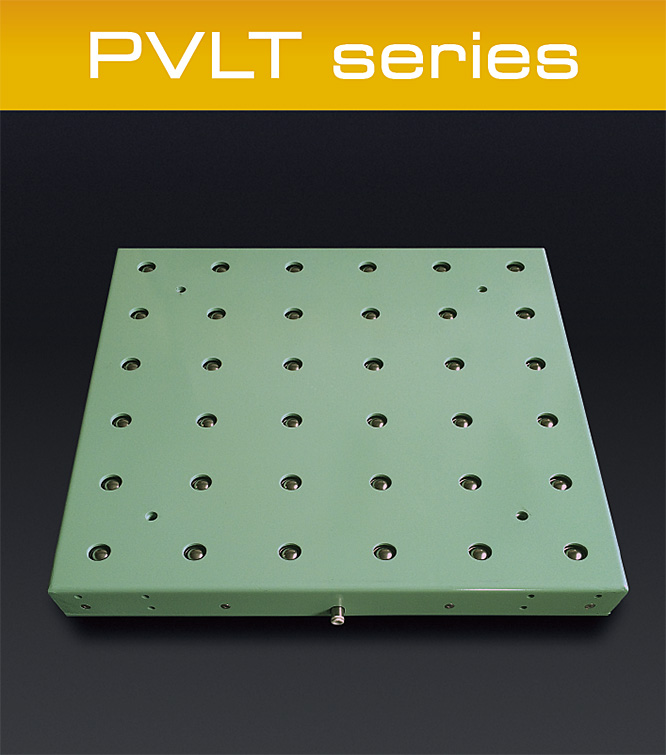

PVLT series
［エアー駆動式テーブルリフター］
エアー切り替えスイッチの操作により内部に格納されたプレインベアが、テーブル面より上下致します。
※推奨使用エア圧／0.5MPa

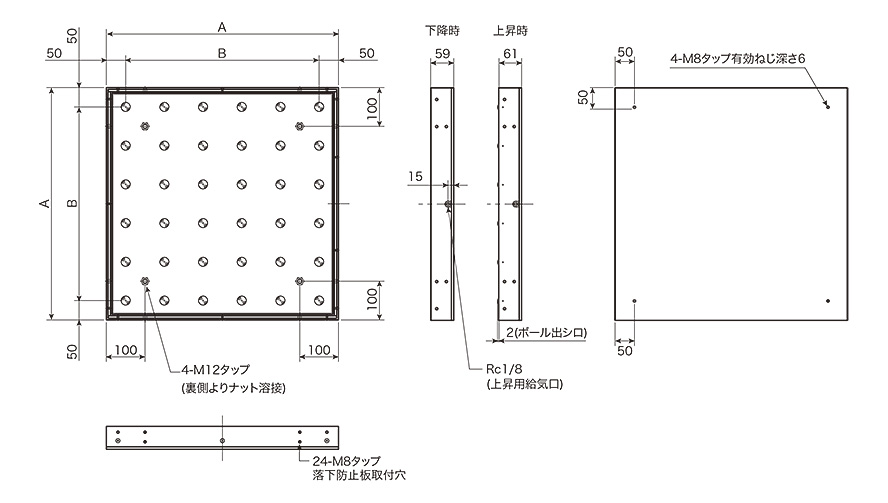

| 型式Model | A | B | 自重Weight | 使用プレインベア | 使用方向Use Direction | CAD |
|---|---|---|---|---|---|---|
| PVLT-6 | 600mm | P100×5＝500mm | 54.1kg | PV30（36個） | 上向きUpward |  |
| PVLT-9 | 900mm | P100×8＝800mm | 81.2kg | PV30（81個） | 上向きUpward | |
PV30…推奨使用荷重／294N（30kgf） ※搬送物最大積載荷重 500kg
