PV-Aシリーズは、エア駆動式リフターを１ピストン単位で単独又は連結して使用する製品です。ニーズに合わせた自由な配置で上向き下向き兼用使いを可能としました。
产品详细介绍

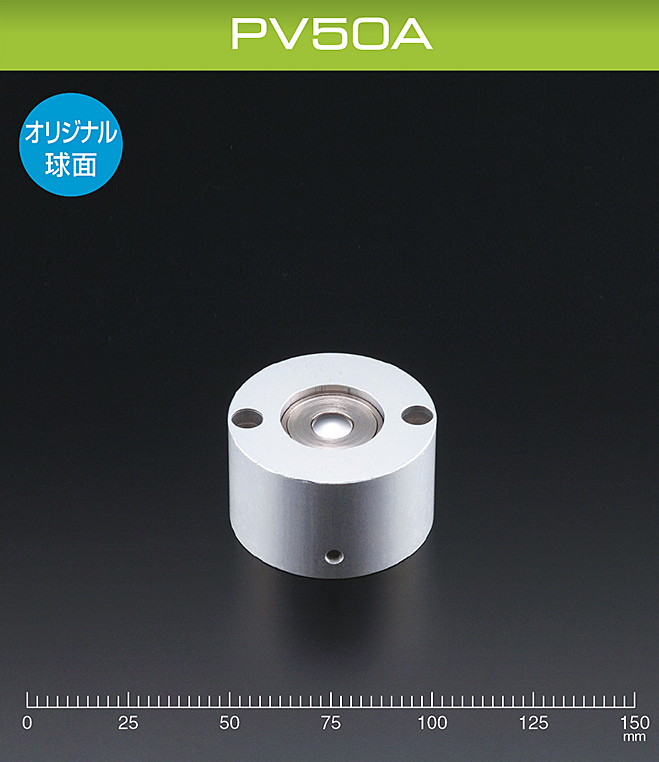

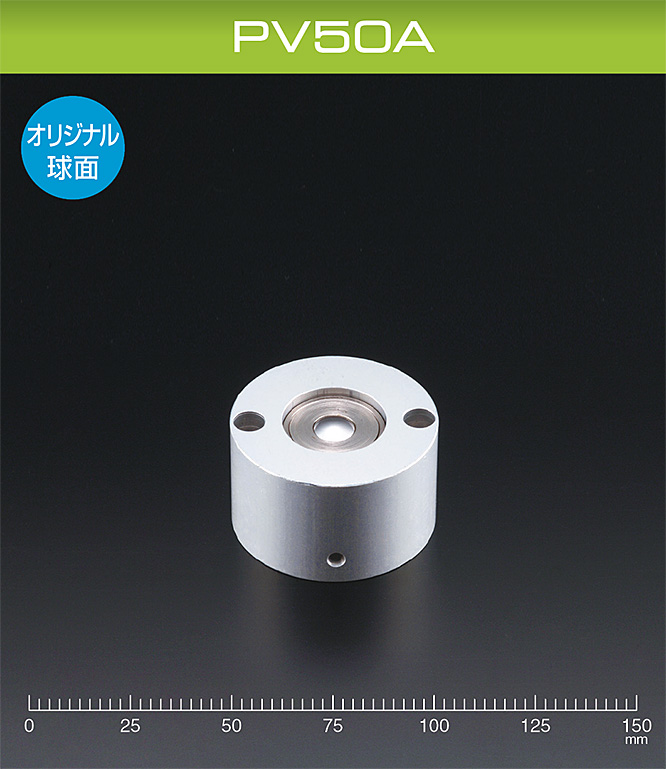

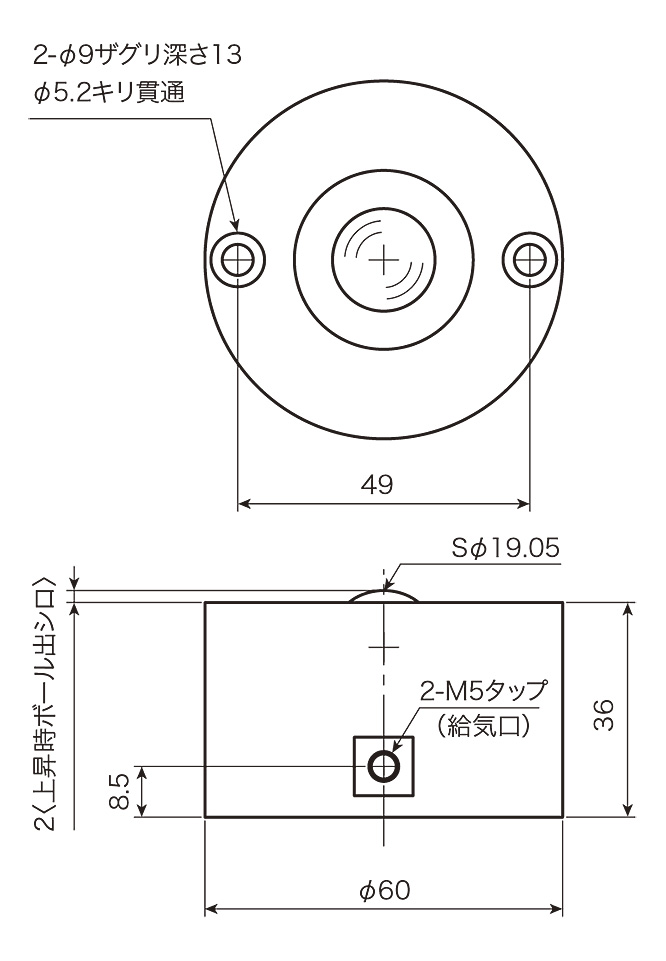

PV50A

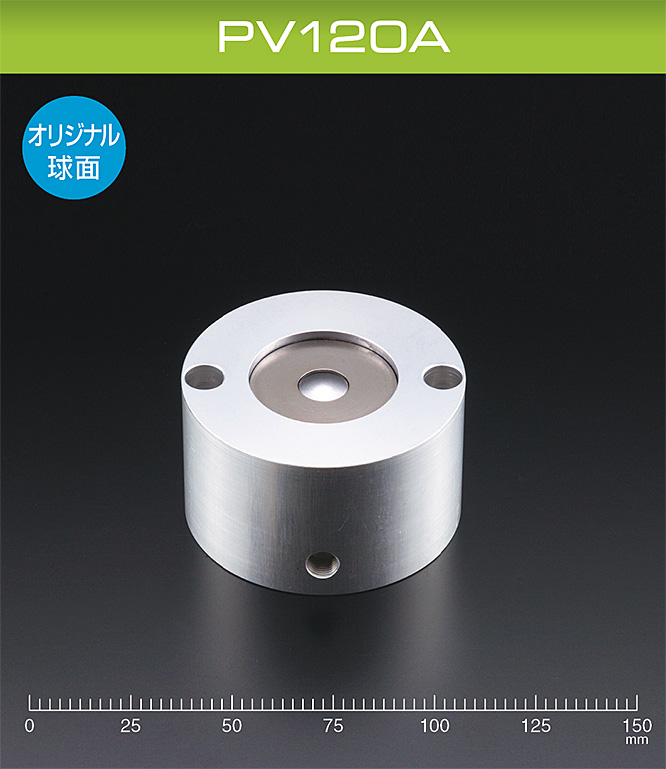

PV120A
| 型式Model | 押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa （耐圧Withstand Pressure 0.9MPa） |
自重Weight | ボールMain Ball | ボール受けSupport Cup | 本体Body | 使用方向Use Direction | CAD | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 使用圧力Supplied Air Pressure |
0.4MPa | 0.5MPa | 0.6MPa | |||||||
| PV50A | 1ピストン1 Piston | 608N（62kgf） | 764N（78kgf） | 921N（94kgf） | 375g | SUJ2 | SCM415 | Al | 上下兼用Upward·Downward |  |
| PV120A | 1ピストン1 Piston | 1,205N（123kgf） | 1,480N（151kgf） | 1,754N（179kgf） | 912g | SUJ2 | SCM415 | Al | 上下兼用Upward·Downward | |
プレインベアリフターは内蔵されたエアシリンダーにより、ワークをテーブルから持ち上げ、360度自由方向に移動できる省力化機器です。角溝用とＴ溝用があり、セットする溝の形状や能力に合わせ幅広いラインナップからの選定が可能です。また、設置位置が自由な単独、連結使用タイプもあります。
〈 角溝タイプ 〉
ワークのサイズ、重量に応じ、豊富なラインナップからの選定が可能です。
〈 Ｔ溝タイプ 〉
プレス機でご使用の場合は既存のＴ溝を使用することができます。
〈 単独・連結使用タイプ 〉
ワーク下降時は、リフターのボディに着座してご使用頂けます。
テーブル面から1～2mmほどボールの頂点が低い位置になるようにリフターを設置。
給気により、各ボール部が上昇し、リフターで支持することで、ワークを自由な方向に動かすことが出来ます。
エアをニュートラルにし、ワークの自重でテーブルに着座させます。
■ 推奨回路
上昇は空気圧で行い、下降はワークの自重で行います。そのため、下降時はシリンダー内の空気を開放する必要がありますので、三方口弁をご使用下さい。
なお、シリンダーを強制的に下降させる場合は、右図のように真空発生装置をご使用下さい。
