エア駆動式プレインベアリフターは、内蔵されたエアシリンダーにより搬送物をテーブル面から持ち上げ、360°自由方向に移動位置決めできる省力化機器です。1tの搬送物であれば、20kgf前後の始動摩擦抵抗で動かすことができます。 ※長さはピッチ単位でオーダーメイド可能です。
产品详细介绍

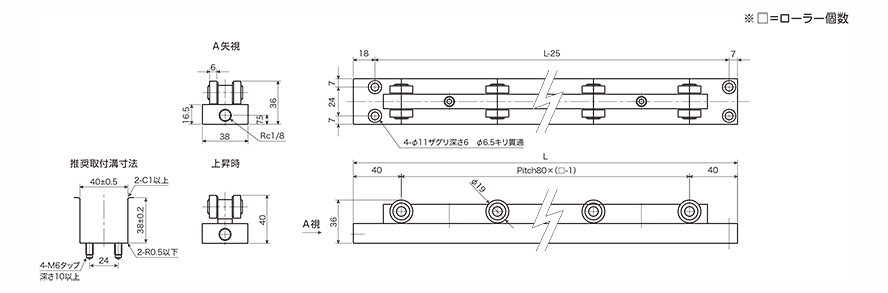

PVLR30S-☐
［ローラーリフター］
| 型式Model | 押し上げ能力Upward Force ＊推奨使用圧力範囲Recommended Pressure Range 0.4MPa～0.6MPa （耐圧Withstand Pressure 0.9MPa） |
ボールMain Ball | ボール受けSupport Cup | 本体Body | 使用方向Use Direction | |||
|---|---|---|---|---|---|---|---|---|
| 使用圧力Supplied Air Pressure |
0.4MPa | 0.5MPa | 0.6MPa | |||||
| PVLR30S-☐ | 1ピストン1 Piston | 284N（29kgf） | 363N（37kgf） | 441N（45kgf） | SUJ2 | SCM415 | Al | 上下兼用Upward·Downward |
＊ピストン数＝（ローラー個数×2）－1
| 玉 数 | L（mm） | 1玉あたりの負荷（押上）能力 （実測値）N（kgf） | CADデータダウンロ－ド | |||||
|---|---|---|---|---|---|---|---|---|
| 使用空気圧 MPa（kgf/cm2） | ||||||||
| 0.4 | （4） | 0.5 | （5） | 0.6 | （6） | |||
| 2 | 160 | 568 | 58 | 726 | 74 | 882 | 90 | |
| 3 | 240 | 852 | 87 | 1,089 | 111 | 1,323 | 135 | |
| 4 | 320 | 1,136 | 116 | 1,452 | 148 | 1,764 | 180 | |
| 5 | 400 | 1,420 | 145 | 1,815 | 185 | 2,205 | 225 | |
| 6 | 480 | 1,704 | 174 | 2,178 | 222 | 2,646 | 270 | |
| 7 | 560 | 1,988 | 203 | 2,541 | 259 | 3,087 | 315 | |
| 8 | 640 | 2,272 | 232 | 2,904 | 296 | 3,528 | 360 | |
| 9 | 720 | 2,556 | 261 | 3,267 | 333 | 3,969 | 405 | |
| 10 | 800 | 2,840 | 290 | 3,630 | 370 | 4,410 | 450 | |
| 11 | 880 | 3,124 | 319 | 3,993 | 407 | 4,851 | 495 | |
| 12 | 960 | 3,408 | 348 | 4,356 | 444 | 5,292 | 540 | |
| 13 | 1,040 | 3,692 | 377 | 4,719 | 481 | 5,733 | 585 | |
| 14 | 1,120 | 3,976 | 406 | 5,082 | 518 | 6,174 | 630 | |
| 15 | 1,200 | 4,260 | 435 | 5,445 | 555 | 6,615 | 675 | |
