ISB井口机工/一般用万向球提升器
-
- ISB井口机工/一般用万向球提升器
- ISB井口机工
- ISR50S-900-A
- 日本
- 50天
主球直径=φ3/4" (19.05mm) 气压升降式万向球提升器组件 配合大小与升降能力，以50mm为单位，可选择长度。 无尘室专用万向球提升器。 适用于各种半导体、FPD制造设备内部的定位及通用夹具、无尘室内的各种重量组件的搬送，定位等满足各种需求。
产品详细介绍
在以往的气压式万向球提升器的基础上增加了无尘化的因素。

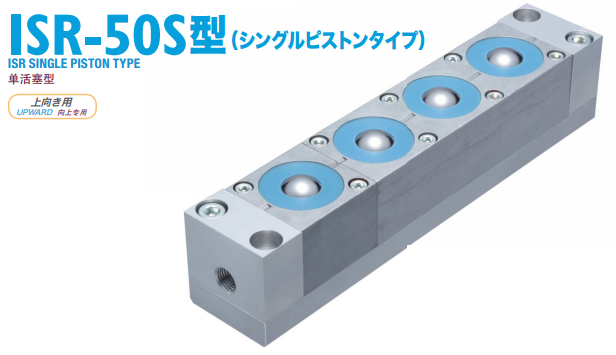

ISR-C50S型
■概况
主球直径=φ1"(25.4mm)
气压升降式万向球提升器组件。单活塞型。
配合大小与升降能力，以50mm为单位，可选择长度。
无尘室专用万向球提升器。
适用于各种半导体、FPD制造设备内部的定位及通用夹具、无尘室内的各种重量组件的搬送，定位等满足各种需求。
■特点
ISR万向球提升器组合了高精度加工的万向球和气缸。利用气压把搬送物从工作台上抬起，并360度水平方向移动及旋转，是既经济又简单的省力化产品。主要用于冲压机的模具更换等。
一般用万向球提升器「ISR型」。
(ISR-38型、ISR-50S型、ISR-50D型)
关于其它技术信息，请参考「ISR型万向球提升器的技术信息」一栏。
为满足广大客户的要求也制作特殊规格的产品。
ISR-C50S
 |
 |
主球：SUS440C
封盖：SUS304
本体：铝+无电解镍
进气接头：铝+无电解镍
底板：铝+无电解镍
?无尘润滑油 ?Viton O型环
▲ 回到最上页

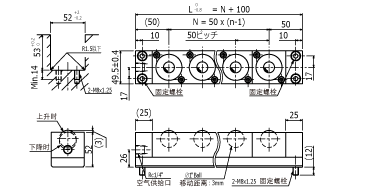

▼ 固定用螺栓附属在本体上。
| 型号 | 提升器 全长 L(mm) |
球的 个数 n |
自重 N (kg) |
提升器 单组的 顶出能力 kN(kgf) |
图面下载 | ||
| 供给空气压力 MPa(kgf/cm2) |
|||||||
| 0.4 (4.08) | 0.5 (5.10) | 0.6 (6.12) | |||||
| ISR-C50S-100-A | 100 | 1 | 8.2 (0.8) |
0.46 (47) |
0.60 (61) |
0.73 (75) |
|
| ISR-C50S-150-A | 150 | 2 | 12.3 (1.3) |
0.92 (94) |
1.20 (122) |
1.47 (150) |
|
| ISR-C50S-200-A | 200 | 3 | 16.4 (1.7) |
1.38 (141) |
1.79 (183) |
2.20 (225) |
|
| ISR-C50S-250-A | 250 | 4 | 20.5 (2.1) |
1.84 (188) |
2.39 (244) |
2.94 (300) |
|
| ISR-C50S-300-A | 300 | 5 | 24.6 (2.5) |
2.30 (235) |
2.99 (305) |
3.68 (375) |
|
| ISR-C50S-350-A | 350 | 6 | 28.7 (2.9) |
2.76 (282) |
3.59 (366) |
4.41 (450) |
|
| ISR-C50S-400-A | 400 | 7 | 32.8 (3.4) |
3.22 (329) |
4.19 (427) |
5.15 (525) |
|
| ISR-C50S-450-A | 450 | 8 | 36.9 (3.8) |
3.69 (376) |
4.78 (488) |
5.88 (600) |
|
| ISR-C50S-500-A | 500 | 9 | 41 (4.2) |
4.15 (423) |
5.38 (549) |
6.62 (675) |
|
| ISR-C50S-550-A | 550 | 10 | 45.1 (4.6) |
4.61 (470) |
5.98 (610) |
7.35 (750) |
|
| ISR-C50S-600-A | 600 | 11 | 49.2 (5) |
5.07 (517) |
6.58 (671) |
8.09 (825) |
|
| ISR-C50S-650-A | 650 | 12 | 53.3 (5.5) |
5.53 (564) |
7.18 (732) |
8.82 (900) |
|
| ISR-C50S-700-A | 700 | 13 | 57.4 (5.9) |
5.99 (611) |
7.77 (793) |
9.56 (975) |
|
| ISR-C50S-750-A | 750 | 14 | 61.5 (6.3) |
6.45 (658) |
8.37 (854) |
10.30 (1050) |
|
| ISR-C50S-800-A | 800 | 15 | 65.6 (6.7) |
6.91 (705) |
8.97 (915) |
11.00 (1125) |
|
| ISR-C50S-850-A | 850 | 16 | 69.7 (7.1) |
7.37 (752) |
9.57 (976) |
11.80 (1200) |
|
| ISR-C50S-900-A | 900 | 17 | 73.8 (7.6) |
7.83 (799) |
10.20 (1037) |
12.50 (1275) |
|
| ISR-C50S-950-A | 950 | 18 | 77.9 (8) |
8.29 (846) |
10.80 (1098) |
13.20 (1350) |
|
| ISR-C50S-1000-A | 1000 | 19 | 82 (8.4) |
8.75 (893) |
11.40 (1159) |
14.00 (1425) |
|
