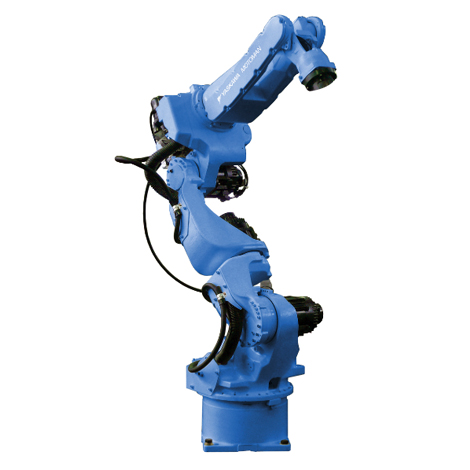

对应新型控制柜DX200的高速、最优化; 世界首创7轴多功能工业用机器人； 追求最合适的构造、性能、功能，实现生产设备最小化配置与节能。 6轴垂直多关节 负载：3Kg 动态范围：1434mm 控制柜：DX200 用途：弧焊、激光加工、搬运、其他
产品详细介绍
7轴化更灵活，机器人始终保持最佳焊接姿势，极大地提高了焊接品质
机械臂与底部可内置电缆，达到高密度配置，轻松避免工件与夹具间的干涉
世界最快的动作速度和最广的动作范围，提高生产力
追加减速机寿命诊断，硬件保护等新功能
安全选项功能进一步强化，实现功能安全模块的焊接位置监视
| 机器人型号 | VA1400Ⅱ | |
|---|---|---|
| 适用控制柜 | DX200 | |
| 设置 | F.W.C | |
| 自由度 | 7 | |
| 可搬质量 | 3kg | |
| 垂直伸长度 | 2475mm | |
| 水平伸长度 | 1434mm | |
| 重复定位精度*2 | +0.08mm | |
| 动作范围 | S轴（旋转） | -170° ~ +170° |
| L轴（下臂） | -70° ~ +148° | |
| E轴（肘） | -90° ~ +90° | |
| U轴（上臂） | -175° ~ +150° | |
| R轴（手腕旋转） | -150° ~ +150° | |
| B轴（手腕摆动） | -45° ~ +180° | |
| T轴（手腕回转） | -200° ~ +200° | |
| 最大速度 | S轴（旋转） | 220°/s |
| L轴（下臂） | 200°/s | |
| E轴（肘） | 220°/s | |
| U轴（上臂） | 220°/s | |
| R轴（手腕旋转） | 410°/s | |
| B轴（手腕摆动） | 410°/s | |
| T轴（手腕回转） | 610°/s | |
| 容许力矩 | R轴（手腕旋转） | 8.8N.m |
| B轴（手腕摆动） | 8.8N.m | |
| T轴（手腕回转） | 2.9N.m | |
| 容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 0.27kg.m2 |
| B轴（手腕摆动） | 0.27kg.m2 | |
| T轴（手腕回转） | 0.03kg.m2 | |
| 本体质量 | 150kg | |
| 电源容量*3 | 1.5kVA | |
*1：F=置地式，W=挂壁式，C=倒挂式，S=支架式(挂壁式时，S轴的动作会有限制，请注意。)
*2：JIS B 8432为基准。
*3：因用途，动作模式而异。
*4：高精度用途时推荐负载在30KG以下。
