ISB井口机工/轻量专用的埋入式万向球

发挥轻量型的特点，对应范围广泛。

一般用万向球

导入事例

技术信息

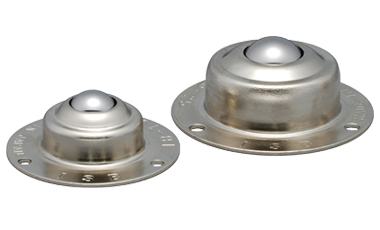

IB / IB-S型

•

•

•

•

使用荷重=20～30kgf

IB型(铁本体) 》IB-S型(不锈钢本体) 》

■概况
IB型主球直径=φ3/4～1"(19.05～25.4mm)
IB-S型主球直径=φ3/4～1"(19.05～25.4mm)

冲压成形为主的低价万向球。
主要用于搬送轻量物品的传输系统线上。分为铁制和不锈钢制。

■特点
重量轻，安装方便，广泛应用于各个领域。如，搬送轻量物体的传输系统线的各部分。物流方面的代表案例有，货车的车厢底部、空运货物的搬运等。另外还有包装作业台、货物接收台、发货台的底部等。
也可设计制作树脂球、陶瓷球、硬镀铬等标准规格以外的产品。





IB型(铁本体)

IB-19

主球直径：φ3/4" (19.05mm)

自重：0.11 kg (1.08 N)

使用荷重：20 kgf (196 N)



本体：SPC

主球：SUJ2

小球：SUJ2

封盖：SPC







IB-25

主球直径：φ1" (25.4mm)

自重：0.25 kg (2.45 N)

使用荷重：30 kgf (294 N)



本体：SPC

主球：SUJ2

小球：SUJ2

封盖：SPC







▲ 回到最上页

IB-S型(不锈钢本体)

IB-19S

主球直径：φ3/4" (19.05mm)

自重：0.11 kg (1.08 N)

使用荷重：20 kgf (196 N)



本体：SUS304

主球：SUS440C

小球：SUS440C

封盖：SUS304







IB-25S

主球直径：φ1" (25.4mm)

自重：0.25 kg (2.45 N)

使用荷重：30 kgf (294 N)



本体：SUS304

主球：SUS440C

小球：SUS440C

封盖：SUS304
