ISB井口机工/360度方向转换，可轻松地搬送重量物体的向下专用万向球

360度方向转换，可轻松地搬送重量物体的向下专用万向球。

一般用万向球

导入事例

技术信息

IK型

•

•

•

使用荷重=60～900kgf

■概况
IK型主球直径=φ3/4～5"(19.05～127mm)

向下专用万向球基本系列。
主要用于替代台车的小脚轮，可360度自由移动。

■特点
直角(90度)转换自如，360度全方位也可移动，其性能非常优良。比如，1000kg的重物，只需15kg的力量就可移动。主要用于，搬送重物、方向转换、替代台车的小脚轮、防振要求较高的环境等。
也可设计制作尼龙球、陶瓷球、防尘型、附润滑脂注入接头、硬镀铬等标准规格以外的产品。

■注意事项
使用4个「IK-51」、荷重1000kgf、相对面的硬度为HRC55°时，摩擦抵抗力约为15kgf。
如果相对面的材质为SS材时，其摩擦抵抗力约为上记摩擦抵抗力的2倍左右。
主球硬度为HRC62°，使用时请考虑相对面的硬度。硬度的高低会左右摩擦抵抗力的大小。

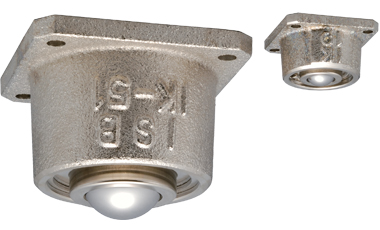

IK型(铁本体)

IK-19



主球直径：φ3/4" (19.05mm)

自重：0.37 kg (3.63 N)

使用荷重：60 kgf (588 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-22



主球直径：φ7/8" (22.23mm)

自重：0.5 kg (4.9 N)

使用荷重：90 kgf (822 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-25



主球直径：φ1" (25.4mm)

自重：0.9 kg (8.82 N)

使用荷重：120 kgf (1180 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-38



主球直径：φ1-1/2" (38.1mm)

自重：2.9 kg (28.4 N)

使用荷重：250 kgf (2450 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-51



主球直径：φ2" (50.8mm)

自重：5.5 kg (53.9 N)

使用荷重：350 kgf (3430 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-76



主球直径：φ3" (76.2mm)

自重：19.8 kg (194 N)

使用荷重：550 kgf (5390 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-100



主球直径：φ4" (101.6mm)

自重：27.4 kg (269 N)

使用荷重：700 kgf (6860 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415







IK-127



主球直径：φ5" (127mm)

自重：45.95 kg (450 N)

使用荷重：900 kgf (8820 N)

 有毡垫

本体：FC250

主球：SUJ2

小球：SUJ2

封盖：S45C

受皿：SCM415
